汽车焊接夹具的结构及定位设计原理总结

> 关键字: 焊接夹具

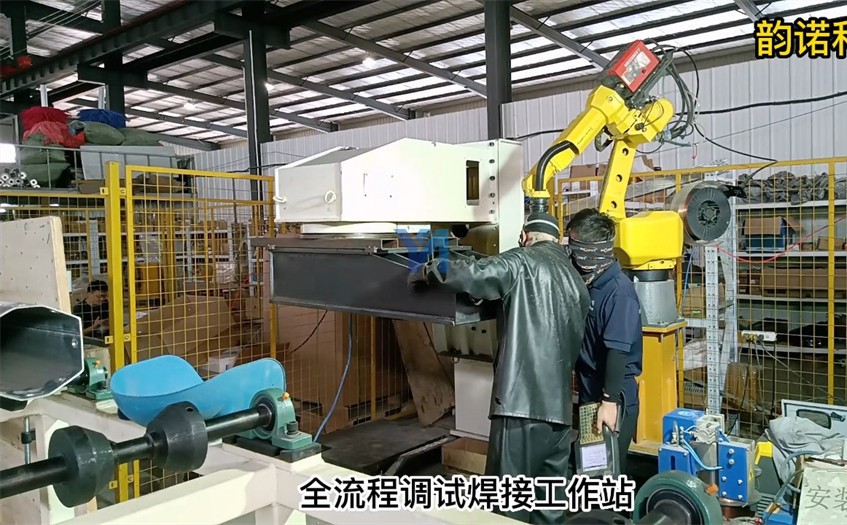

随着国内汽车行业的快速发展，汽车焊接夹具制造业也取得了长足进步。几乎每个新车型的投产都需要相应的焊接夹具，而焊接夹具的设计、制造和调试面临着更高的要求。

汽车焊接夹具的主要功能是确保车身零件的正确装配，并保证零件在焊接过程中的稳定性和准确性。为了评估焊接夹具设计的优劣，我们通常从装配精度、制造周期和可调整性等方面进行考量。其中，定位设计是焊接夹具设计的基础，通过规范化的定位设计能够显著提高焊接夹具的性能、缩短设计周期并提高生产效益。

“N-2-1”定位原理是汽车焊接夹具设计中的重要原则。如果仅依靠六点定位原则，很难确保车身柔性零件的正确位置和形状。因此，为了防止薄板变形，我们在设计中经常采用过定位的方式，即N大于3。“N-2-1”定位原理更适合汽车焊接夹具的设计，并在实际应用中得到广泛应用。根据汽车零件的形状和考虑制造成本、焊接操作性等因素，通常选取4-6个定位元件。

基准统一是机械加工工艺设计的基本思想之一，同样适用于焊接夹具设计。在焊接夹具设计中，我们需要确保两个基准的统一：一是焊接夹具的设计基准应与车身设计基准、冲压基准和检测基准保持一致；二是焊接夹具的设计基准在各总成之间保持一致，以确保车身焊接的精度和质量。这种基准统一原则有助于查找质量问题原因，提高管理水平。

此外，汽车焊接夹具的基本结构包括固定平台式底座、定位部件、紧固件连接、气动-杠杆复合夹紧和操作高度可调等部分。其中，固定平台式底座分为Q235平板式和焊接件式两种。平板式适用于夹具固定平台面积在1200×500以下的场合，而焊接件式适用于面积在1200×500以上的场合。这些焊接件由基板、槽钢和垫板焊接而成，其结构是规范化的。

每个零部件在设计时都形成了规范化设计，包括角支座、连接板、定位块、压块、压板、调整垫片、销、销支架、限位和气缸等零部件。这些零部件都按照规范化的要求进行设计和制造，以确保其性能和质量的一致性。通过规范化设计，可以缩短设计周期，降低生产成本，并为企业创造更多的利润。

根据“N-2-1”定位原理和基准统一原则，我们可以建立汽车焊接夹具定位部件规范化设计库。这个设计库包含了各种规范化设计的定位部件，可供设计人员参考和使用。通过利用这个规范化设计库，可以更加科学地进行汽车焊接夹具的设计，从而缩短设计周期、降低生产成本并提高生产效率。同时，也为企业在激烈的市场竞争中提供了有力的支持和保障。
